USB微控制器安全芯片SHC1408S

SHC1408S 适用于身份认证、数据加解密等各种信息安全产品应用。SHC1408S集成了线性8051内核、256k字节FLASH程序/数据存储器、512字节内部SRAM7.5k字节XRAM64位真随机数发生器、2048位的RSAECCSM2硬件协处理器、SM1/SM7/SSF33/DES/AES对称加解密算法硬件加速器、SM3哈希算法硬件加速器、硬件CRCDMA、符合USB 2.0 全速USB 接口、通用I/O接口、主从SPI接口、符合ISO/IEC7816规范的主从7816接口、UART接口,并提供安全机制的检查功能。

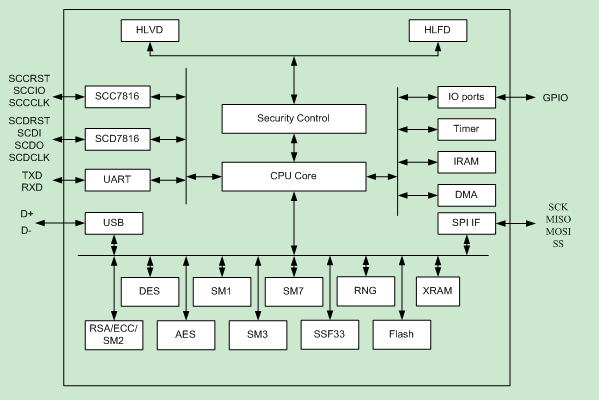

系统框图 Diagram



基本特性

l  线性8051内核

l  512字节内部SRAM7.5k字节XRAM

l  256k字节程序/数据存储器

l  64位真随机数发生器

l  416位可编程定时器/计数器

l  2048位的RSA(支持ECCSM2)硬件加解密协处理器

l  SM1/SM7/SSF33/DES/AES对称加解密算法

l  SM3哈希算法

l  DMA

l  符合 ISO 7816标准主从7816 接口

l  20个通用I/O

l  /SPI接口

l  UART接口

l  符合USB2.0 标准全速接口

l  工作频率

— USB模式为12MHz

— 7816模式为1-5MHz

IC卡互联网交易终端安全芯片SHC1516

安全非接读写芯片SHC1516提供2048RSA加密协处理器、DES/3DES加密处理器、流加密处理器、支持公司自主算法、64位真随机数发生器、256k字节flash存储器、RF收发器,支持ISO14443标准,适用于IC卡互联网交易终端应用。

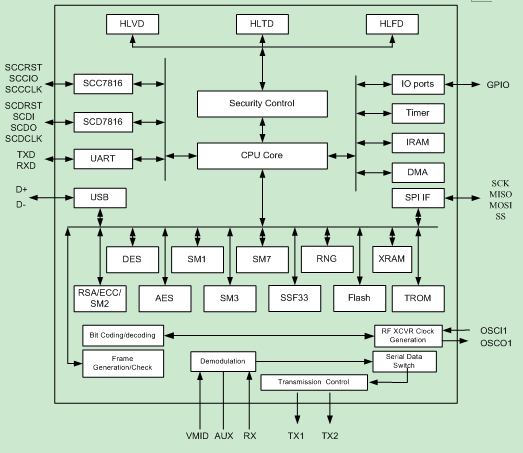

系统框图



基本特性

l  采用线性地址51内核CPU

l  存储器

-256k字节Flash

-7.5k字节XRAM

-512字节IRAM

l  64位随机数发生器(符合FIPS140-2NIST SP800-22)

l  416位可编程定时器/计数器

l  工作频率

-USB模式下外接晶振频率12MHz

-7816模式下外部输入频率范围为1MHz~5MHz,典型频率为3.57MHz

l  FLASHXRAM的数据可以加密保护

l  RSA/ECC/SM2硬件加速器

?-提供2048位的RSA硬件加解密算法硬件加速器

?-支持ECC素域P-192P-224P-256,二进制域B-163B-193B-233

l  DES/3DESAES算法硬件加速器

l  硬件DMA

l  符合USB2.0规范的接口,支持USB 2.0 Full-Speed模式

l  提供17GPIO

l  提供硬件主从7816串口(与GPIO端口复用),支持T=0/T=1

l  提供主从SPI接口(与GPIO端口复用)

l  提供UART接口

l  RF收发器

-工作频率13.56MHz

-通信协议ISO14443

-支持非接CPU

-支持逻辑加密卡

-天线驱动电流最大100mA

l  工作电压

-7816模式下工作电压:2.7V5.5V

-USB模式下工作电压:3.0V5.5V

l  工作温度:-25°C ~+85°C

非接触式读写器芯片 SHC1509

SHC1509是一款13.56MHz非接触式通讯读写器芯片,适用于证照防伪、电子支付、门禁等应用,支持ISO14443 Type A各个层次协议。芯片内置接收电路对兼容ISO14443 Type A标准的信号进行高效的解调和解码;发送驱动器直接驱动外接天线,而无需附加其他有源器件。支持流加密功能和三重认证功能,支持公司自主算法。

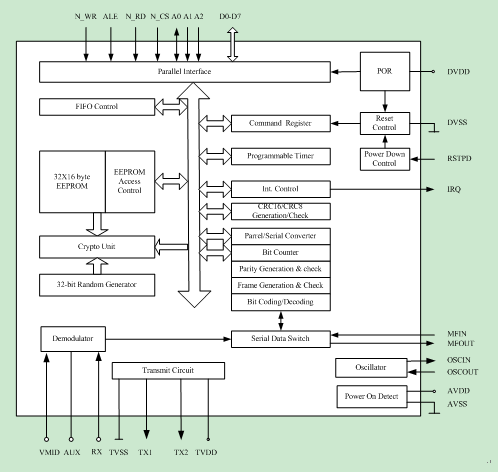

系统框图



基本特性

l  高度集成模拟电路

l  发送驱动器直接驱动天线,只需要少量外接器件

l  操作距离可达100mm

l  支持ISO14443 Type A

l  支持流加密功能和三重认证功能

l  支持公司自主算法

l  并行处理器接口,内部地址锁存,中断请求

l  SPI兼容接口

l  灵活的中断处理

l  自动处理器接口类型检测

l  64 byte FIFO buffer进行数据收发

l  低功耗的硬件复位

l  由软件控制的省电模式

l  可编程时钟协处理器

l  唯一序列号

l  用户可编程的初始化配置

l  数字接口电平范围:2.5V~5.5V,兼容CMOSTTL

l  电源电压范围:2.7V~5 .5V

l  工作温度:-25~+85

l  存储温度:-40~+150
